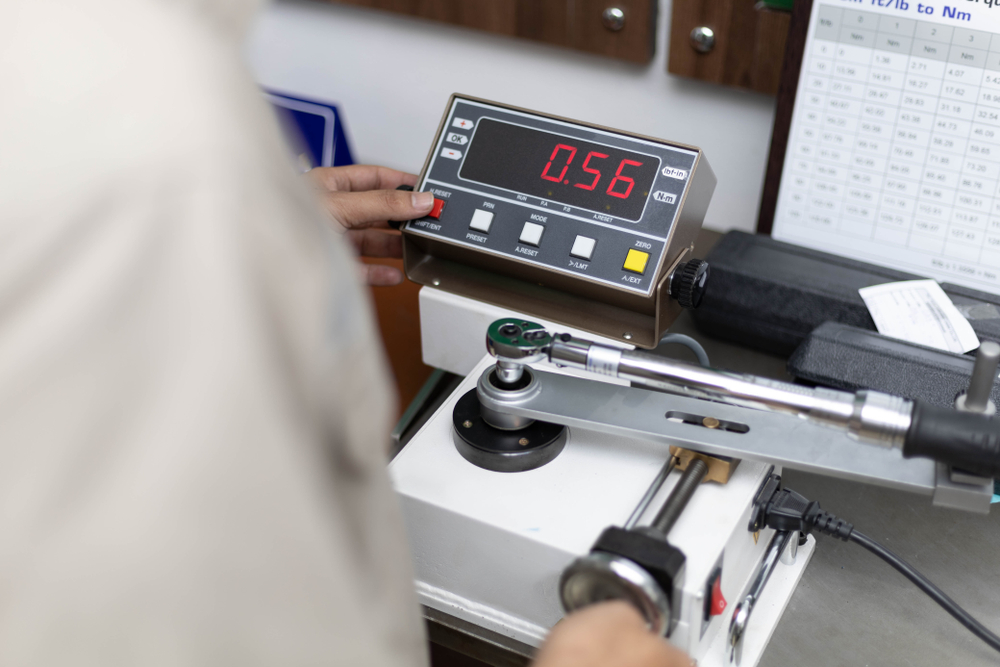

トルクレンチテスタはトルクレンチの校正や調整、修理に用いられるテスタです。

工業製品におけるトルク管理は、事故やトラブルを未然に防ぐ重要な項目となっています。トルクレンチは使用していると徐々に狂いが生じるため、トルクを正確に管理しなければならない現場では校正作業が必要不可欠です。

本コラムでは、そんなトルクレンチテスタの選び方やおすすめメーカ、生産性を上げるポイントなどをまとめました。また、おすすめ製品も紹介しています。記事を読めばどういった点で検討を行えばいいのか、具体的に把握できるでしょう。

ぜひ最後までお読みください。

もし、トルクレンチテスタ導入のコンサルティングを受けて、

・省力化、省人化してコストダウンしたい
・生産性アップして売上を上げたい
・人的ミスを減らして品質価値を高めたい
・どのメーカの自動化設備を使えば効率的かわからない

という場合は、お気軽にFAプロダクツまでお問い合わせください。
関東最大級のロボットSIerとして、最適化のご提案をさせていただきます。

１．トルクレンチテスタとは？

(1) トルクレンチとトルクレンチテスタ

図1は、ボルトとナットで本体を接続する図です。

ボルトはトルクレンチで締めていきます。
ボルトは、締め付け過ぎると弾性域を超え塑性域に入るため、将来的に破壊の恐れがあります。一方で、締付が緩いと、接続が外れる可能性があります。

ちょうどよく締めると、トルクレンチから「カチッ」と音がするのでトルクレンチに設定したトルク値（規定値）に達したことが分かります。
さらにデジタル式のトルクレンチであれば、設定のトルク値と現在のトルク値が表示されます。

このトルクレンチのトルクが、精度内であるかどうかを検査するものが、トルクレンチテスタです。

(2)　トルクレンチテスタの校正

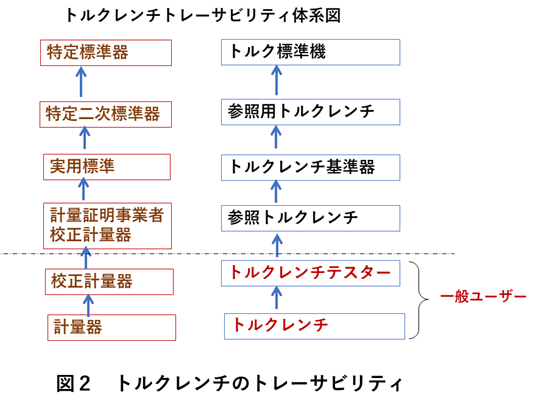

図2では、トルクレンチのトレーサビリティについて、ご紹介します。
トルクレンチは、ユーザーが持つトルクレンチテスタで校正が可能です。
トルクレンチテスタの校正は、校正器を持つ登録事業者に依頼する必要があります。

トルクレンチで製品のボルトを締めたときにそのトルク値が正しいかどうかを検証する方法は、使ったトルクレンチが校正され精度が規定値内にあることを成績書などから確認するしかありません。

そのため、トルクレンチを使用する際には校正済みであるかを確認する必要があります。
トルクレンチの校正は、1ヶ月に1度行うのが良いとされています。
検査された後で、トルクレンチテスタを使って校正を行い、トルクレンチに使用期限を1ヶ月先の日付を貼っておけば、日付を誤った使い方をすることはないでしょう。
使い方によっては、トルクレンチの部品の劣化が進んでいる可能性があるため、オーバーホールを含めた定期検査を実施します。

(3)　計量法との関わり

トルクレンチテスタも、定期的に校正する必要があります。
計量法ではトルクレンチテスタの校正周期は決められていませんので、自主的に周期を決める必要があります。

例えば、取引条件から「納品製品のボルトなどで締めたトルク値が、決められたトルク値であることの証明」が必要である場合は、トルクレンチで締めたトルク値を、証明書として提出することになります。

そしてトルクレンチが正しく校正器で校正されている校正証明書を添付しなければなりませんが、トルクレンチテスタの校正証明書では証明になりません。
なぜならトルクレンチテスタは、計量法では法的に認められた校正機器ではなく、単なる測定器に当たるからです。

トルクレンチの校正の証明は、校正証明事業者の校正機器で校正した証明書が必要です。
以上のことは、計量法により規定されているため注意しましょう。

以下は、トルクレンチテスタに関する参考動画です。

トルクレンチテスト

引用：https://www.youtube.com/watch?v=L48ZoPcuZto

DOTE4 デジタルトルクレンチテスタ

引用：https://www.youtube.com/watch?v=tP8YBds-5ok

２．トルクレンチテスタの選び方は？方式とメーカから選ぶ方法

トルクレンチテスタはトルクレンチの校正や調整、修理を行う際に使われるものです。そのため用途が限られており、機種の付加価値をどこまで利用するかによって選び方が変わります。

ここではトルクレンチテスタの選び方について、方式とメーカから選ぶ方法についてまとめました。

（1）トルクレンチテスタの方式から選ぶ場合

トルクレンチテスタは、具体的に下記のような方式が存在します。
・アナログ式
・デジタル式
・高機能デジタル式

アナログ式のトルクレンチテスタは、構造が単純で安価です。しかし目盛りを読むため、人によって若干の誤差が生まれます。その点デジタル式は数字がそのまま表示されるので、目盛りの絶妙な位置を捉える必要はありません。
高機能デジタル式は、デジタル式にプラスして機能性をいくつか持たせています。例えばモータードライブ付きや、合否判定機能といった効率アップに貢献するものです。

校正を行うトルクレンチの本数が少なく、自社校正を安価に目指すならアナログ式が良いでしょう。本数が増えていくに従い、デジタル式から高機能型へとシフトしていくのがおすすめです。

（2）トルクレンチテスタをメーカから選ぶ場合

トルクレンチテスタは、メーカによって得意なジャンルが異なります。具体的にはどういった方式のものを選ぶのか踏まえた上で、その方式に強いメーカを選ぶと良いでしょう。

メーカの製品比較については、次の項目で詳しくご紹介します。

３．トルクレンチテスタを導入するメリット・デメリット

トルクレンチテスタは、正確なトルク管理が必須な環境で重宝します。しかしメリットばかりあるわけではなく、導入すれば効率が上がるわけでもありません。この項目では、トルクレンチテスタのメリットとデメリットについてまとめました。

（1）トルクレンチテスタを導入するメリット

トルクレンチテスタの大きなメリットは、適切なトルク管理が行うことができる点です。

一般的にトルクレンチは作業工具の面もありながら、計測器具も併せ持つという使われ方をします。使用頻度が高くなるほど、徐々に内部のバネが緩んで精度が落ちてしまうのは避けられません。
そのために定期的なオーバーホール時期を定めて管理することが必要です。
また扱うトルクレンチの数が多い場合、定期的なオーバーホールを実施しなければ、校正に出す手間や時間が無駄となってしまいます。

そこでトルクレンチテスタを導入すれば、自社校正により適切なトルク管理を低コストで行うことが可能です。
ただし、トルクレンチのばねの劣化は、テスタで管理しても劣化は免れないため、定期検査は必要です。
特にトルク管理を厳格に行う現場では、適切なトルクで締結が行われないと事故につながる恐れもあります。自社で校正する手間は増えますが、トルクレンチの精度を常に管理できる点こそ、トルクレンチテスタを導入する大きなメリットです。

（2）トルクレンチテスタを導入するデメリット

トルクレンチテスタのデメリットは、扱うトルクレンチの本数がないと導入費用が高くなってしまう点です。

全自動タイプを除き、精度を維持するためには校正の技術を有する人材を確保する必要があります。
本数が多くなければ外部へ校正依頼を出したほうが効率的でしょう。

トルクレンチテスタを導入する際は、どのくらいの本数を扱う予定なのか、校正依頼の費用とトルクレンチテスタ導入費用を比較して、一番コストパフォーマンスが良い運用方法を検討してみてください。

４．トルクレンチテスタを用いて生産性を上げるポイント

トルクレンチテスタを導入し、生産性を上げるポイントは下記の3つです。

校正ノウハウを学ぶ
定期的にトルクレンチの精度を確認し、製品の品質を維持する
校正時の精度を高める

自社校正を行う場合、正しく校正を行えるか不安になる企業も多いでしょう。
知見のあるメーカによる導入研修を受け、担当者が時間をかけて校正技術を学ぶしか方法はありません。適切な使用方法と校正のやり方が身に付けば、日々の運用で万が一のトラブルや事故を未然に防げます。

また定期点検に時間をかけすぎると、実際の締結作業に時間を当てられません。事前に時間を決めて、トルクレンチの機能と精度を維持できる定期点検をスケジュール化する必要があります。

校正時の精度も、作業時の安全性を支える土台の役割を果たします。導入研修時に要点を書き出し、スムーズかつ精度の高い校正が行えるよう意識させると良いでしょう。

５．トルクレンチテスタに強い主要メー３選

ここではトルクレンチテスタに強い主要メーカ3社と、主力商品の特徴をご紹介します。

（1）東日製作所

url：https://www.tohnichi.co.jp/
拠点：日本（東京都）

【特徴】
トルクレンチ・トルク測定器の専門メーカー。自社製トルクレンチとの互換性も高く、デジタル式・アナログ式のトルクテスタを多数展開。自動車・航空・製造業での採用実績が豊富。

（2）株式会社イマダ

url：https://www.forcegauge.net/
拠点：日本（愛知県）

【特徴】
小型から大型まで多様なトルク測定器を提供。回転・締付けトルクなど多様な測定用途に対応し、表示部との組み合わせも柔軟。コストパフォーマンスにも優れる。

（3）Mecmesin（メクスメスィン）

url：https://www.mecmesin.com/ja
拠点：イギリス

【特徴】
トルクおよび荷重試験機の専門メーカー。デジタル式トルクテスタに強みを持ち、食品・医薬・包装など軽工業分野でも採用される。ソフトウェア連携にも対応。
